Hvordan kan et stik til en elkedel forbedre strømoverførslen, sikkerheden og apparatets pålidelighed

JIATAIudvikler elektriske tilslutnings- og temperaturstyringskomponenter til producenter af husholdningsapparater. DeEl-kedel stik, model KSD168-1S01, er designet til at give en stabil elektrisk grænseflade mellem en elkedel og dens varmebase, hvilket understøtter pålidelig kraftoverførsel, effektiv montering og gentagen daglig drift.

Et el-kedelstik er en kritisk komponent i trådløse elkedler, der forbinder kedelhuset med dets strømforsyningsbase. Dens design påvirker elektrisk kontinuitet, mekanisk kompatibilitet, montageeffektivitet og langsigtet produktpålidelighed. For apparatproducenter kræver valg af det rigtige stik evaluering af nominel spænding og strøm, terminalkonfiguration, isoleringsydelse, temperaturmodstand, levetid og gældende markedsgodkendelser. Denne vejledning forklarer, hvordan kedelstik fungerer, gennemgår specifikationerne for JIATAI's KSD168-1S01, sammenligner vigtige udvælgelseskriterier og skitserer praktiske kvalitetskontrol- og indkøbsovervejelser for OEM- og ODM-projekter.

Indholdsfortegnelse

1. Hvad er et stik til en elkedel?
2. Hvordan fungerer et stik til en elkedel?
3. Hvilke funktioner betyder mest i den daglige drift?
4. KSD168-1S01 Tekniske specifikationer
5. Hvordan vælger du det rigtige stik?
6. Hvordan kan producenter evaluere forbindelseskvalitet?
7. Hvilke apparater kan bruge kedelstikløsninger?
8. Hvad skal købere bekræfte, før de bestiller?
9. Ofte stillede spørgsmål
10. Konklusion

1. Hvad er et stik til en elkedel?

Et stik til en elkedel er en elektromekanisk komponent, der etablerer strømforbindelsen mellem en elkedel og dens elektriske forsyningsarrangement. I mange ledningsfrie kedeldesigner er stikket integreret i bunden af ​​elkedlen og passer til en tilsvarende kontaktsamling i varmebasen.

Denne konfiguration giver brugerne mulighed for at løfte elkedlen fra sin base uden at afbryde et kabel direkte fra apparatets krop. For producenter skal stikket passe til det mekaniske design, samtidig med at pålidelig elektrisk kontakt bevares under gentagen placering og fjernelse.

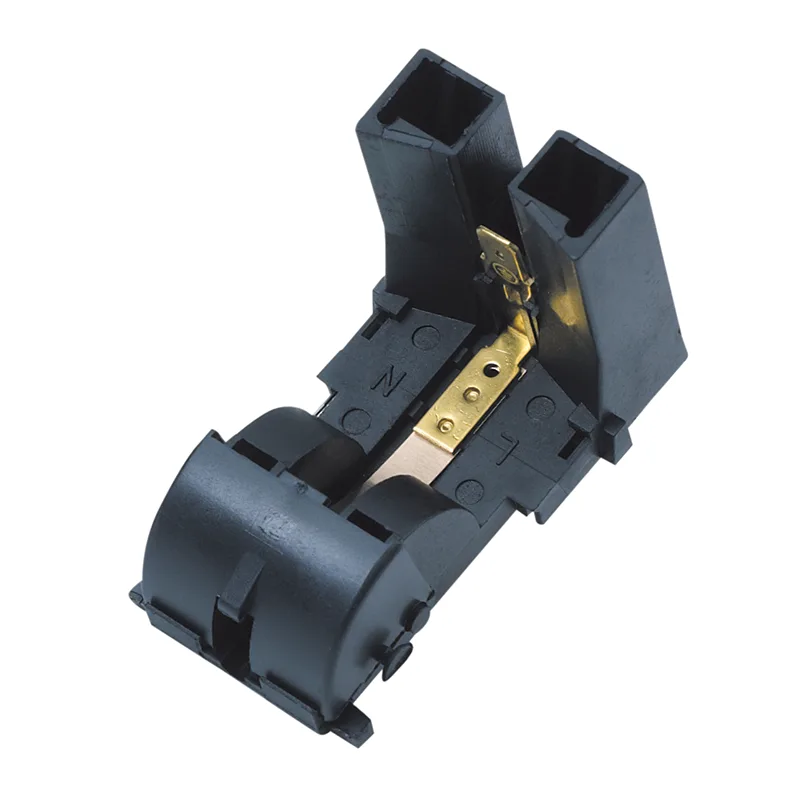

JIATAI's KSD168-1S01 bruger en tre-polet konfiguration og en kombination af plastik og messing konstruktion. Disse materialer tjener forskellige formål: Det isolerende hus hjælper med at adskille ledende komponenter, mens messing giver et elektrisk ledende kontaktmateriale. Den faktiske ydeevne afhænger af det færdige design, materialekvalitet, samlingskvalitet og driftsbetingelser.

For apparatteknikere er stikket ikke blot et plug-in-tilbehør. Det er en del af det overordnede elektriske interface, så dets dimensioner, terminalarrangement, strømstyrke og kompatibilitet med tilhørende styrekomponenter skal verificeres under produktudviklingen.

Producenter kan gennemgå produktsiden for JIATAI Elektrisk Kettle Connector for modelspecifik information.

2. Hvordan virker et stik til en elkedel?

I en typisk ledningsfri elkedel forbindes strømbasen til lysnettet via en strømledning. Når elkedlen er placeret korrekt på bunden, går de tilsvarende stikkontakter i indgreb og etablerer den elektriske vej, der kræves til opvarmning.

Processen kan forstås gennem fire grundlæggende faser:

• Placering:Kedlen placeres på bunden og justerer de tilsvarende konnektorstrukturer.
• Elektrisk kontakt:Ledende kontakter går i indgreb for at give den tilsigtede strømforbindelse.
• Opvarmning:Elektrisk energi når kedlens varmekreds, når apparatets styresystem tillader drift.
• Afbrydelse:Løftning af kedlen adskiller sammenkoblingen, hvilket muliggør ledningsfri håndtering.

I et komplet kedelsystem fungerer stikket sammen med varmeelementet, omskiftermekanismen og temperaturkontrol- eller beskyttelsesanordninger. Disse komponenter har forskellige funktioner. Konnektoren sørger for det elektriske interface, mens de relevante styrekomponenter regulerer eller afbryder opvarmningen i henhold til apparatets design.

Et stik alene bør ikke behandles som en komplet overophedningsbeskyttelse eller automatisk afbrydelsesløsning. Den overordnede sikkerhed afhænger af apparatets arkitektur, korrekt afstemte komponenter og passende test af det færdige produkt.

3. Hvilke funktioner betyder mest i den daglige drift?

Stabil elektrisk kontakt

Pålidelig kontakt er afgørende, fordi en kedel gentagne gange oplever opvarmningscyklusser og mekanisk bevægelse. Dårligt afstemte kontakter, utilstrækkeligt kontakttryk, forurening eller komponentslid kan øge kontaktmodstanden og forårsage lokal opvarmning. Et passende konnektordesign hjælper med at opretholde den tilsigtede elektriske forbindelse i hele dens specificerede levetid.

Elektrisk isolering

Den isolerende struktur adskiller ledende dele og hjælper med at forhindre utilsigtet elektrisk kontakt. Materialevalg, komponentafstand, husets integritet og samlingsnøjagtighed bidrager alle til isoleringsydelsen. Disse faktorer bør vurderes i forhold til apparatets driftsspænding og gældende sikkerhedskrav.

Termisk modstand

Stik i varmeapparater fungerer i nærheden af ​​komponenter, der genererer varme. Deres materialer og struktur skal passe til de forventede omgivende og lokale driftstemperaturer. JIATAI angiver en maksimal omgivelsestemperatur på T125 for KSD168-1S01; denne værdi skal fortolkes inden for de betingelser, der er specificeret i modellens tekniske dokumentation.

Mekanisk holdbarhed

Gentagen placering og fjernelse kan belaste de parringskontakter og omgivende struktur. Tilslutningen skal være kompatibel med kedlens geometri og tilsigtede brugsmønster. Mekanisk pasform og holdbarhed bør verificeres i selve samlingen i stedet for at bedømmes alene ud fra udseendet.

Produktionskompatibilitet

Et stik, der er ligetil at integrere, kan hjælpe apparatproducenter med at standardisere monteringsprocedurerne. Konsekvente dimensioner, terminalarrangementer og inspektionskrav er særligt vigtige for produktion af store mængder, hvor små variationer kan påvirke montageudbytte og downstream-pålidelighed.

4. KSD168-1S01 Tekniske specifikationer

Følgende tabel opsummerer specifikationerne på JIATAI's produktside. Købere bør bekræfte den gældende vurdering og godkendelseskombination for deres målmarked, før de vælger komponenten.

Disse specifikationer er produktsidedata, ikke en erstatning for et komplet teknisk datablad. Godkendelsesmærker, klassificerede forhold, testprocedurer og det nøjagtige certificeringsomfang bør kontrolleres i forhold til gældende dokumentation før produktionsgodkendelse.

5. Hvordan vælger du det rigtige stik?

At vælge et kedelstik kræver mere end at matche dets generelle udseende. Ingeniørhold bør verificere de elektriske, mekaniske, termiske og overholdelseskrav for det færdige apparat.

Bekræft spændings- og strømværdier

Start med apparatets nominelle spænding, nominelle strøm og varmeelementeffekt. Et stik skal være egnet til den faktiske elektriske belastning under de specificerede driftsforhold. Antag ikke, at en model, der er godkendt til én spændings- og strømkombination, automatisk understøtter alle klassificeringer, der er angivet for et andet marked.

Tjek polkonfiguration og dimensioner

Bekræft antallet og arrangementet af kontakter, monteringsdimensioner, forbindelsesorientering og sammenkoblingsgeometri. Hvis du udskifter en eksisterende komponent, skal du sammenligne det originale varenummer og de tekniske tegninger i stedet for udelukkende at stole på et visuelt match.

Evaluer varme- og isoleringskrav

Gennemgå driftstemperaturen omkring stikket, mulig udsættelse for damp eller kondens og isoleringskravene til apparatet. En passende komponent skal fungere inden for de betingelser, der er defineret af dens producent og de gældende produktstandarder.

Bekræft markedsgodkendelser

Forskellige destinationsmarkeder kan kræve forskellige overensstemmelsesvurderinger og dokumentation. Købere bør bekræfte, at den specifikke model og vurderingskombination har de nødvendige godkendelser til det påtænkte produkt og marked. En leverandørs generelle certificeringserklæring skal ikke fortolkes som et bevis på, at hver konfiguration er godkendt.

Vurder livscyklus og vedligeholdelsesbehov

Overvej den forventede hyppighed af brug af elkedler, produktgarantimål og den nødvendige levetid for stikket. En listet cyklusvurdering er kun meningsfuld, når dens testbetingelser og acceptkriterier er forstået.

6. Hvordan kan producenter evaluere forbindelseskvalitet?

Kvalitetskontrol bør begynde under komponentkvalifikationen og fortsætte gennem indgående inspektion og test af færdige apparater. En dokumenteret proces hjælper med at identificere problemer, før komponenter kommer i masseproduktion.

Nyttige verifikationsaktiviteter omfatter:

• Visuel inspektion:Tjek for revner, deformation, forurening og synlige fabrikationsfejl.
• Dimensionel inspektion:Kontroller kritiske dimensioner og matchende geometri mod godkendte tegninger.
• Kontaktvurdering:Evaluer den elektriske kontaktydelse ved hjælp af den specificerede testmetode.
• Isolationstest:Udfør test af isolationsmodstand og dielektrisk styrke i henhold til gældende krav.
• Temperaturevaluering:Vurder ydeevne under repræsentative driftsforhold.
• Holdbarhedstest:Bekræft mekanisk og elektrisk ydeevne over de påkrævede driftscyklusser.
• Samling validering:Test stikket i den faktiske kedel- og basekonfiguration.

Testning skal følge godkendte procedurer med passende udstyr og dokumenterede acceptgrænser. Højspændingstestning skal udføres af kvalificeret personale ved hjælp af passende sikkerhedsforanstaltninger. Produktspecifikke krav og gældende sikkerhedsstandarder har forrang for generiske testværdier.

7. Hvilke apparater kan bruge kedelstikløsninger?

El-kedelstik forbindes primært med ledningsfri elkedler, men lignende tilslutningsprincipper kan være relevante for andre kompakte varmeapparater, når den elektriske og mekaniske udformning tillader det.

• Husholdnings elkedler:Forbind elkedlen med dens elektriske varmebase.
• Apparater til at lave te:Understøtter kompatible varmesystemer, der bruges til at tilberede varme drikke.
• Udvalgte drikkevareopvarmningsprodukter:Sørg for en elektrisk grænseflade, hvor stikkets specifikationer matcher apparatets design.
• OEM og ODM apparater:Tilbyd en komponentmulighed for producenter, der udvikler deres egne kedelmodeller eller private label-produkter.

Forenelighed skal altid bekræftes for hver ansøgning. Ensartede apparater kan have forskellige effektklassificeringer, terminalarrangementer, temperaturforhold og certificeringskrav.

8. Hvad skal købere bekræfte, inden de bestiller?

For indkøbsteams hjælper klar teknisk kommunikation med at reducere uoverensstemmende ordrer, undgåelige produktionsforsinkelser og komponentkvalificeringsproblemer. Før du afgiver en ordre, skal du bekræfte følgende information med leverandøren:

1. Ansøgningsdetaljer:Angiv kedlens model, produkttegninger, installationssted og påtænkte driftsforhold.
2. Elektriske krav:Angiv nominel spænding, strøm, varmeeffekt og målmarkedskrav.
3. Mekanisk kompatibilitet:Bekræft dimensioner, stangarrangement, sammenkoblingsgrænseflade og monteringsdetaljer.
4. Teknisk dokumentation:Anmod om det seneste datablad, relevante testrapporter og relevant godkendelsesdokumentation.
5. Eksempel på evaluering:Test prøver i selve apparatet, før masseproduktion godkendes.
6. Forsyningsordninger:Bekræft ordremængde, emballage, leveringstid, leveringsbetingelser og batchsporbarhed, hvor det er nødvendigt.

JIATAI understøtter indkøb af kedelkomponenter gennem produktinformation og teknisk kommunikation. For modelspecifikke detaljer, besøg siden KSD168-1S01 El-kedelstik og bekræft dine krav, før du afgiver en ordre.

9. Ofte stillede spørgsmål

Q1: Hvad gør et stik til en elkedel?

Den etablerer den elektriske forbindelse mellem en ledningsfri kedel og dens strømbase, hvilket tillader elektrisk energi at nå varmekredsløbet, når apparatets kontrolsystem tillader drift.

Q2: Hvad er JIATAI KSD168-1S01-stikket lavet af?

Produktsiden viser plast og messing som byggematerialer. Plast tjener den isolerende husfunktion, mens messing giver ledende kontaktmateriale. De detaljerede materialekvaliteter skal bekræftes i den tekniske dokumentation.

Q3: Hvor mange poler har KSD168-1S01?

Den angivne konfiguration har tre poler. Købere bør kontrollere terminalarrangementet og sammenkoblingsdimensionerne i forhold til deres kedeldesign, før de godkender komponenten.

Q4: Er stikket egnet til både 110V og 220V markeder?

Produktsiden viser flere spændings- og strømkombinationer forbundet med forskellige godkendelser. Den nøjagtige kombination, der passer til et bestemt marked, skal bekræftes med JIATAI og understøttes af den relevante produktdokumentation.

Q5: Hvad betyder en levetid på 10.000 cyklusser?

Det er den angivne levetid for produktet. Købere bør anmode om den relevante testdefinition, driftsbetingelser og acceptkriterier for at forstå, hvordan klassificeringen gælder for deres tilsigtede brug.

Q6: Kan jeg udskifte en eksisterende kedelstik med KSD168-1S01?

Kun efter verificering af elektriske klassificeringer, polkonfiguration, mekaniske dimensioner, temperaturkrav og relevante godkendelser. En kvalificeret ingeniør bør bekræfte kompatibilitet, før erstatningen bruges i produktionen.

Q7: Hvilke oplysninger skal jeg sende, når jeg anmoder om et tilbud?

Angiv den nødvendige model eller prøve, elektriske klassifikationer, påtænkt marked, anslået ordremængde, mekaniske tegninger, hvor de er tilgængelige, og eventuelle specifikke krav til test eller dokumentation. Dette hjælper leverandøren med at vurdere ansøgningen mere præcist.

10. Konklusion

Et stik til en elkedel er en lille, men væsentlig komponent i ydeevnen af ​​en ledningsfri elkedel. Korrekt valg hjælper producenter med at etablere pålidelig kraftoverførsel, opretholde mekanisk kompatibilitet og opfylde de elektriske og termiske krav til det færdige apparat. Ved at kontrollere aktuelle klassifikationer, polkonfiguration, isoleringsydelse, cykluslevetid og markedsspecifikke godkendelser kan ingeniør- og indkøbsteams træffe mere informerede indkøbsbeslutninger. JIATAI's KSD168-1S01 giver en defineret tre-polet stikmulighed til kompatible kedeldesigner, med modelspecifikke specifikationer tilgængelige til gennemgang. Besøg produktsiden for JIATAI elektriske kedelstik for at udforske de angivne detaljer ogkontakt osfor at diskutere din ansøgning, anmode om teknisk dokumentation, evaluere prøver og identificere en passende stikløsning til dit næste produktproduktionsprojekt.
